Дом под платанами (Б)

Внимание! Только оригинальный проект, купленный в компании «Архон Украина» и официальных дилеров, дает Вам гарантию качества и четкое руководство по строительству дома. Также Вы получаете возможность бесплатно консультироваться у наших специалистов на любом этапе строительства. Убедитесь в оригинальности проекта!

план первого этажа

Базовая версия Зеркальная версия Интерактивный план Подобрать к своему участку

Первый этаж	76.87	(79.56)
1. Тамбур	5.82	(6.32)
2. Прачечная	7.63
3. Холл	4.20
4. Ванная	3.06
5. Кладовая	2.39
6. Гостиная с кухонной пристройкой	35.38
7. Гараж	18.39	(20.58)

план мансарды

Базовая версия Зеркальная версия Интерактивный план

Мансарда	56.34	(61.55)
1. Лестница	4.21
2. Холл	7.36
3. Комната	12.19	(14.33)
4. Ванная	5.54	(6.55)
5. Комната	12.70	(14.40)
6. Гардероб	3.10	(3.46)
7. Комната	11.24

Поверхности

Полезная площадь	114.82 м2
Площадь гаража	18.39 м2
Площадь строительства	107.58 м2
Площадь пола	141.11 м2
Общая площадь	189.46 м2
Кубатура	641.09 м3
Высота здания	7.91 м

Технология и конструкция

Стены	пористый бетон 24 см, минеральная вата 20 см, клинкер. Конструкция наружных и внутренних стен может быть выполнена из любого материала (керамических или газобетонных блоков), с техническими параметрами не ниже тех, что указаны в проектных решениях. Изменение материалов должно быть согласовано с архитектором по адаптации.
Перекрытие	Монолитное железобетонное (отливается по месту)
Коленная стенка	140 см
Крыша	2-скатная, Скат 45° , Стропильная система деревянная, кровля из жести
Котёл	газовый
Тёплый пол	используется во всех жилых помещениях
Вентиляция	гравитационная

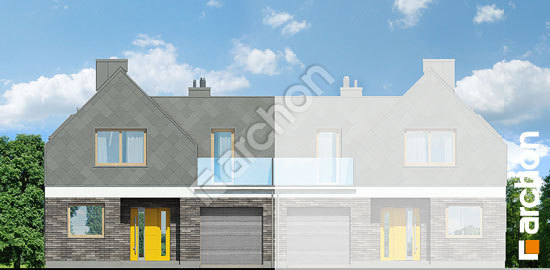

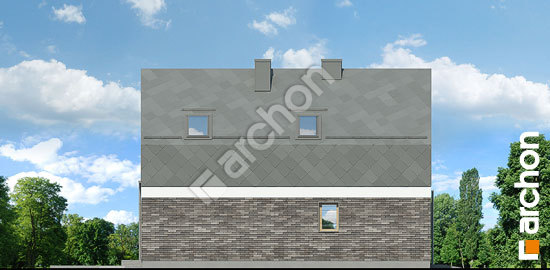

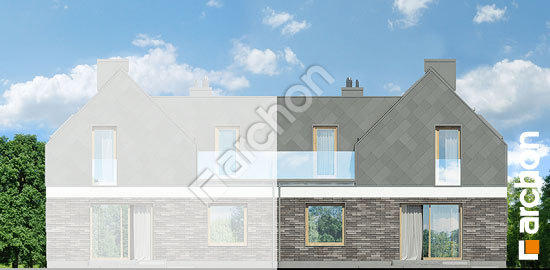

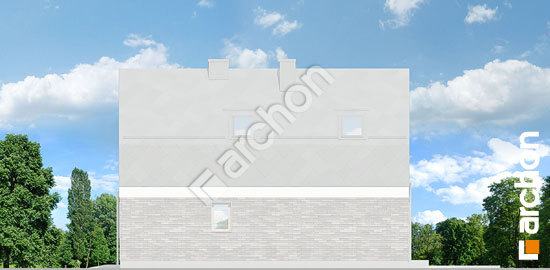

Фасад Дом под платанами (Б)

Базовая версия Зеркальная версия

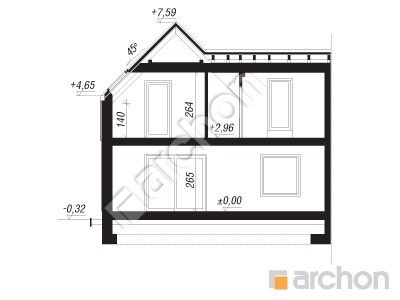

Разрез

Базовая версия Зеркальная версия

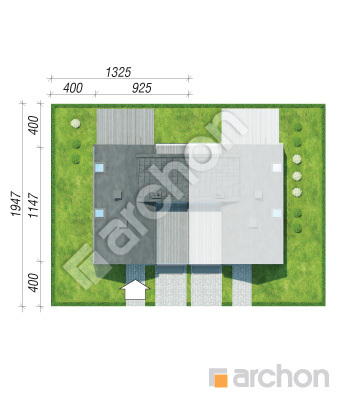

Контур здания

Базовая версия Зеркальная версия
